清洗产品：

手机摄像头框   尺寸：6*6*2mm

清洗产能：

每槽清洗时间约3~5分钟

清洗流程：

手动入料→超声波粗洗脱脂→超声波精洗脱脂→超声波纯水漂洗→超声波纯水漂洗→热纯水漂洗→手动出料

设备简述：

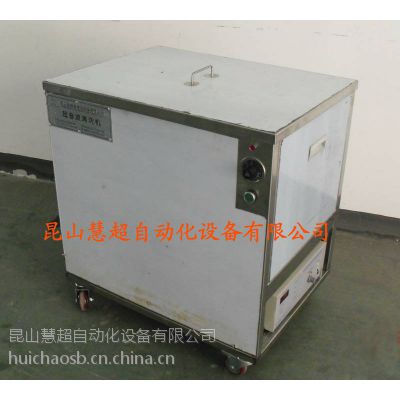

本设备为半自动五槽清洗设备，内槽外槽均为不锈钢304板材，所有支架骨架均为不锈钢方通管。整机由超声波系统、加热系统、上下摆动系统、电控系统、机架、过滤系统、等组成。

内槽尺寸：

300*350*330（L*W*H）mm

外形尺寸：

2440*625*917（L*W*H）mm

内槽材质：

不锈钢SUS304板材，厚度2.0㎜。

外槽材质：

不锈钢SUS304板材，厚度1.0㎜。

主体骨架：

主体底部骨架采用38*38不銹鋼方通管，其它采25×25，30×30，不銹鋼方通管。底部配移动轮及水平调节脚。

各部位主要技术参数：

槽：

超声波粗洗槽（药剂循环）

1、 超声波系统，采用投入式振板设计，底面发振，出力强劲，易于维护。

振动子采用进口压电组件, 并采用***西德粘接技术，无脱胶之虑，性能稳定，发挥高效率

规格：220V，600W*1块，频率28Khz

2、加热系统：采用不锈钢304加热器，热交换效***，

加热规格：220V/1000W 数量：2只

3、数显温度控制器，***槽内温度恒定。温度可根据清洗要求设定。

4、过滤循环：为了提高过滤循环之效果，增设溢水付槽，通过循环泵过滤器和主槽形成过滤循环，将漂浮在液位表面的杂质去除。过滤泵为磁力泵，过滤器为透明PP材质，过滤精度为5UM。

5、保护系统：配低液位保护装置，防止超声波及加热管空载。

6、摆动架：配上下摆动置物架壹组，摆动幅度50mm。

7、进排液系统：排液阀采用1/2英寸，进液阀采用1/2英寸，均为PPR材质。总进水和总排水管采用PPR材质。

***槽

超声波精洗槽（药剂循环）

1、超声波系统，采用投入式振板，底面发振，出力强劲，易于维护。

振动子采用进口压电组件, 并采用***西德粘接技术，无脱胶之虑，性能稳定，发挥高效率

规格：220V，600W*1块，频率40Khz

2、加热系统：采用不锈钢304加热器，热交换效***，

加热规格：220V/1000W 数量：2只

5、数显温度控制器，***槽内温度恒定。温度可根据清洗要求设定。

6、过滤循环：为了提高过滤循环之效果，增设溢水付槽，通过循环泵过滤器和主槽形成过滤循环，将漂浮在液位表面的杂质去除。过滤泵为磁力泵，过滤器为透明PP材质，过滤精度为5UM。

5、保护系统：配低液位保护装置，防止超声波及加热管空载。

6、摆动架：配上下摆动置物架壹组，摆动幅度50mm。

7、进排液系统：排液阀采用1/2英寸，进液阀采用1/2英寸，均为PPR材质。总进水和总排水管采用PPR材质。

第三槽

超声波纯水漂洗槽

第四槽：

超声波纯水漂洗槽
